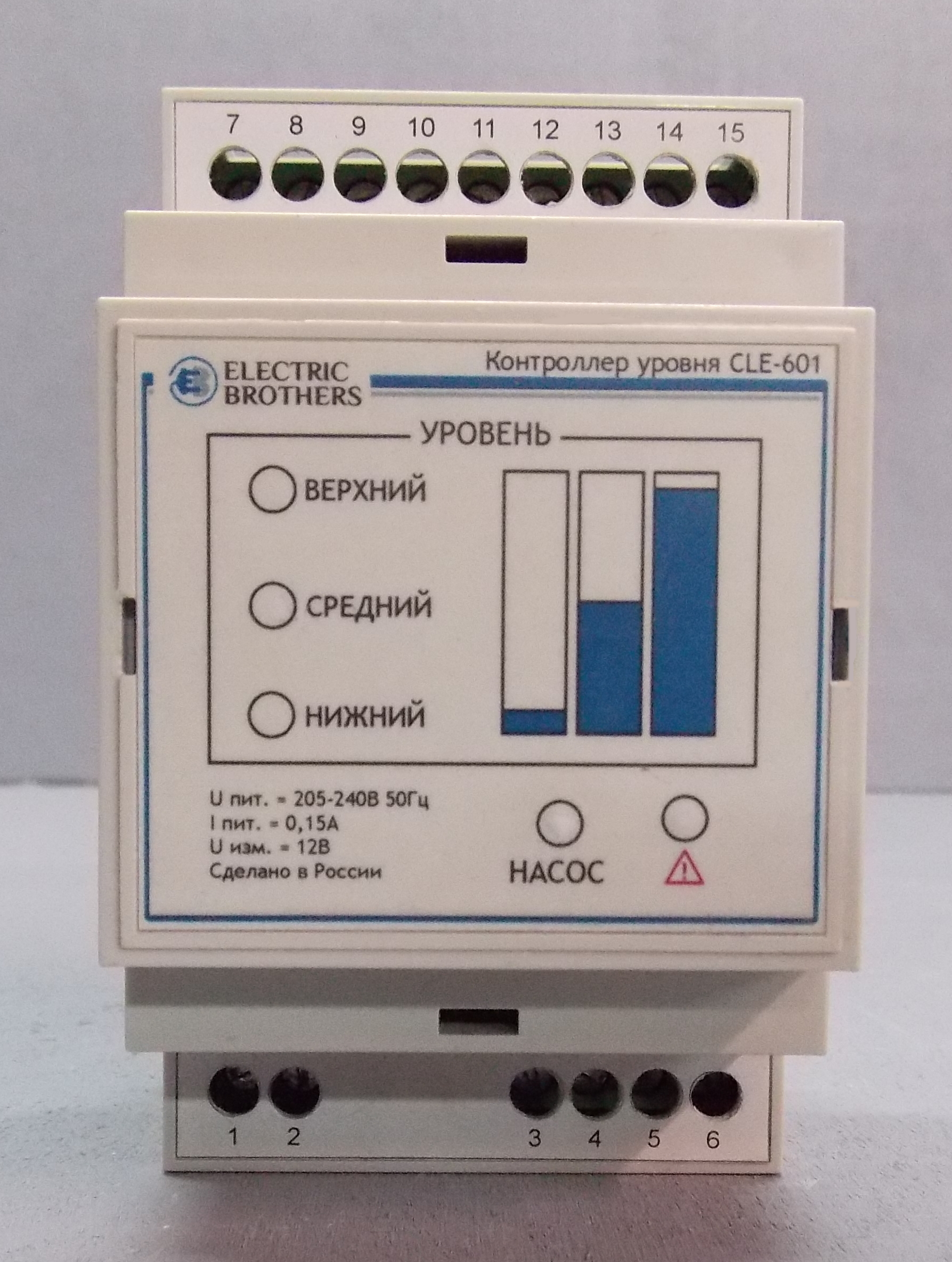

CLE-601 Контроллер уровня жидкостей и сыпучих сред

Описание и технические характеристики

Контроллер CLE-601 (CLE-611 модель в герметичном корпусе) обеспечивает регулирование уровня жидких или сыпучих материалов в резервуаре.
Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, скважинах.

Основные характеристики:

Регулирование уровня жидких или сыпучих материалов по трем основным и двум аварийным датчикам.
Работа с различными датчиками: кондуктометрическими, поплавковыми, бесконтактными выключателями.
Работа в режиме заполнения или опорожнения резервуара с контролем источника (потребителя).
Сигнализация об аварийном переполнении или осушении емкости и источника (потребителя) с возможности блокировки с «защелкой».
Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).
Прибор обеспечивает контроль и поддержание уровня и в резервуаре и в источнике, например, при наполнении водонапорной башни, для исключения «сухого хода» насоса. Имеется возможность выбора режима работы с блокировкой при аварии, которая по выбору может сниматься подключаемой кнопкой деблокировки, либо автоматически при нормализации уровня в источнике. Тот же алгоритм работает и при осушении емкости, если добавлен контроль потребителя.

Прибор работает с кондуктометрическими, поплавковыми, контактными датчиками. Возможна комбинация датчиков — например, контроль в емкости может быть выполнен с помощью электродов, а в источнике с помощью поплавковых датчиков. Прибор не требует подстройки чувствительности электродов.

Для предотвращения отложения солей на электродах, устройство применяет импульсный опрос входов.

Устройство имеет два выходных реле рассчитанных на ток до 5А при напряжении 220В 50Гц, одно из которых управляет работой насоса, а другое срабатывает в аварийных ситуациях.

Прибор имеет гальваническую развязку от сети с помощью понижающего трансформатора. Сохраняет работоспособность в интервале напряжения от 210 до 240В 50Гц.

Модель CLE-601 имеет крепление на DIN-рейку, модель CLE-611 — крепление на стену в герметичном корпусе (IP54). По заказу, может изготавливаться в корпусе с креплением на лицевую панель щита.

Выбор режимов работы осуществляется группой переключателей, расположенных под съемной передней панелью.
